架空线路弧垂实时监测系统

一.概述

由于重力的影响，输电线路弧垂是电力部门在建设线路时无法避免的问题，只能退而求其次的让其维持在一个正常的参数范围内，以保证稳定输电。但是当一条线路在工作几年后，杆塔的位移、变形，拉线的松动等问题会导致弧垂参数超过设定的正常范围，容易发生事故。比如弧垂过大不能保证导线对地面的安全距离，可能出现触电事故，弧垂过小时，线路承受的应力又过大，当气温较低时，易发生断裂情况。

因此，我司自主开发了架空线路弧垂实时监测系统来对线路弧垂情况进行监测。

二.架空线路弧垂实时监测系统产品功能

具备受控采集功能,能响应远程指令,实时采集数据;

具备主机电池电压采集功能和探头电池电压采集功能;

加入安全芯片,可对数据进行加密,并接入各省公司平台。

三.架空线路弧垂实时监测系统技术参数

工作电压：DC12V

工作电流：100mA

工作温度：-40~85℃

监测参数：倾角测量范围±60

四．架空线路弧垂实时监测系统安装注意事项

1.设备太阳能板朝南，实在不方便西南和东南也行，保证太阳能板充电，设备正常工作。
2.太阳能板不能有遮挡，不能朝塔里，这样会影响设备充电。
3.正面侧面都可以安装，正面安装时有遮挡就安装到侧面

五．架空线路弧垂实时监测系统选购指南

弧垂监测设备由于要实时监测线路弧垂最低点对地面垂直距离的数据，所以需要直接安装在导线上。如何供电、待机时长、信号传输及测量精度就成了关键因素。特力康架空线路弧垂实时监测系统采用太阳能及大容量蓄电池为设备供电，一次充满，阴雨天气下可连续工作10天以上，设备采用4G无线信号传输，自动适应移动、电信、联通（可根据客户要求及现场情况选择），测量误差不超过5CM，本产品严格遵循《输电线路状态监测装置通用技术规范》，在全国多地区都有使用案例，欢迎来电咨询。

六．产品别称：架空线路弧垂实时监测系统、输电线路弧垂在线监测系统、输电线弧垂高度实时分析系统、线路弧垂监测预警装置

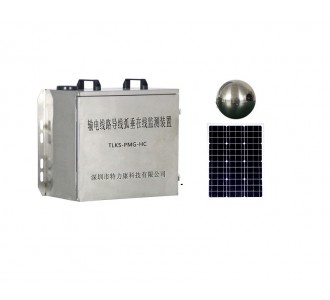

七．产品型号：TLKS-PMG-HC
