广深直流屏技术服务中心在对网上所售直流屏进行巡检和日常维修时，发现不少用户对直流屏的正确使用、日常维护还需提高技能。有些用户见到后台有直流屏告警无fa正确进行故障分类，有些用户对直流屏非正常告警无法找到故障点，还有用户把后台综合自动化系统的故障误认为是直流屏故障等等，以上种种误判使直流屏故障点不能尽快得到排除，会给直流屏和其它外wei设备的运行带来风险。所以，作为电气维护班组尽量掌握更多的直流屏故障判断知识是十分有bi要的。采用艾默生（EMERSON）直流屏he心部件成套的直流屏是市场占有率高，覆盖面也广，本文就以艾默生HD22010-3模块组成GZDW直流屏为例，从如何判断分析HD22010-3充电模块故障的角度来做一探讨。

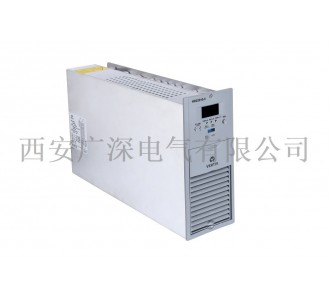

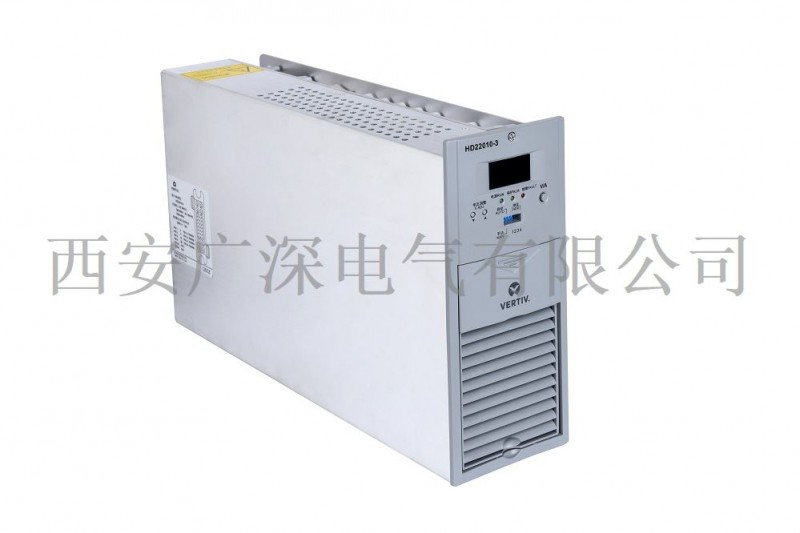

HD22010-3直流屏充电模块可以自身显示故障代码，模块告警信息以故障代码的形式在LED上实时的闪烁显示。告警代码同时会上传到后台系统，这必须基于后台厂家的综自平台与艾默生PSM-E11监控（或PSM-E20）实现所有协议的正确对接。
如HD22010-3充电模块显示E31，则表示输出欠压。HD22010-3的输出电压范围是176V~320V，输出欠压告警阈值点是198V，告警保护后仍有DC输出，当输出电压低于176V后，则HD22010-3充电模块停止输出。如果输出电压恢复到198V以上，则告警消失，恢复正常。对于长时间显示欠压告警（E31），如果交流输入正常，则有可能是充电模块损坏了，需要进行维修。还有一种故障是实际输出正常，而显示输出电压值欠压，这也属于损坏范畴。
如HD22010-3充电模块显示E32，则表示模块过温。HD22010-3充电模块的过温保护点是80℃，超过80℃时模块停止输出，如模块温度降到60℃以下时，则恢复正常输出，告警消失。对于偶尔出现过温保护，一般由于偶然环境因素。如果频繁出现过温保护，就要检查直流屏的通风散热设计是否符合规范，以便进行必yao改进。在设备机房中，gong率密度的布局也要符合规范，避免环境温度过热。
如HD22010-3充电模块显示E33，则表示交流过欠压。HD22010-3的输入过压保护点为485±10Vac ，过压保护后无直流输出，恢复点为460 ±15Vac。 HD22010-3输入欠压保护点为313±10Vac，欠压保护后无直流输出，交流输入电压恢复到335 ±10Vac后，直流输出恢复正常。
如HD22010-3充电模块显示E34，则表示交流缺相。此时充电模块的HD22010-3可以实现半载输出，即输出功率xian制在1300W以内，输出电流xian制在5安培以内，此时虽然可以继续保障给二次设备供电，但无法给蓄电池进行均充，维护人员要及时检查交流输入线路，尽快恢复正常。
如HD22010-3充电模块显示E35，则表示故障为原边过流，即模块整流侧出现过流，此时黄色的保护指示灯常亮。如出现E35的故障信息，模块保护,模块不能自动恢复，必须将模块断电后重新上电。维护人员需要检查模块是否过热，如发现过热需要关闭模块20分钟以上然后重启；同时检查防尘网是否堵塞，如发现堵塞，需要及时清洗防尘网。
如HD22010-3充电模块显示E36，则表示输出过压。当输出电压大于293±6Vdc时，模块保护，无直流输出，保护指示灯（黄色）亮。模块不能自动恢复，必须将模块断电后重新上电。用户可以通过监控模块指令来调节充电模块输出电压范围。

​
