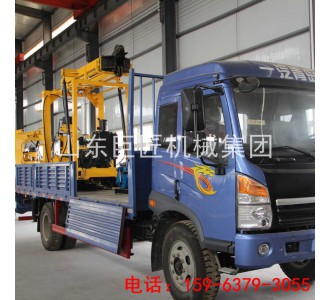

1、 XYC-3车载钻机为多功能液压车载立轴回转式钻机。
2、 汽车底盘采用中卡汽车底盘，钻机传动系统及卷扬，泥浆泵等重要附件安装在此底盘上，布局合理紧凑，操作简便。
3、 配置BW-250型泥浆泵，压力高，流量大，保证钻进深度及钻孔口径。
4、 钻机自配移动装置，可以实现钻机主机的自身前后移动，便于井口操。
5、 钻机塔架液压起落式自动伸缩钻塔，操作安全方便。
二、XYC-3车载式液压岩芯钻机适应范围
地质普查勘探，道路及高层建筑物基础勘探，以及各种混凝土结构检查孔，江河堤坝，路基灌浆孔钻孔和直接灌浆，民用水井及地温中央空调等。
三、XYC-3车载式液压岩芯钻机技术参数
|
技术参数 |
||
|
钻孔深度（m） |
30-600 |
|
|
钻孔直径（mm） |
300-75 |
|
|
终孔直径（mm） |
75 |
|
|
钻孔倾角（°） |
90-75 |
|
|
立轴正转转速（r/min） |
30-1050 |
|
|
立轴反转转速（r/min） |
29-137 |
|
|
立轴行程（mm） |
600 |
|
|
主卷扬提升能力（单绳）（Kg） |
3000 |
|
|
主卷扬容绳量（m） |
65 |
|
|
卷筒提升速度（r/s） |
0.3-1.9 |
|
|
钢丝绳直径（mm） |
12.5 |
|
|
塔高（mm） |
7000 |
|
|
钻塔有效高度（mm） |
6500 |
|
|
主动钻杆(mm) |
59*53、70*63、79*89 |
|
|
钻杆（mm） |
42、50、60 |
|
|
钻机重量（kg） |
3500 |
|
|
发动机 |
型号：云内动力YN27 |
|
|
额定功率39kw/2400rpm |
||
|
BW-250型泥浆泵 |
额定流量（L/min） |
250 |
|
额定压力（Mpa） |
7 |
|
|
驱动功率（kw) |
15 |
|
|
主机重量（kg） |
500 |
|
|
外形尺寸（mm） |
1110*994*665 |
|
|
汽车底盘 |
中卡（车载钻机图片中底盘仅供参考） |
|
山东巨匠机械集团有限公司专业供应XY系列地质勘探钻机/岩芯钻机，主要型号有：XY-100、XY-1、XY-150、XY-1A、XY-180、XY-1B、XY-200、XY-2、XY-3、XYX-3、XYD-3、XYC-3、XY-4、XY-44A、XYX-44A、XYD-44A、XY-8。
