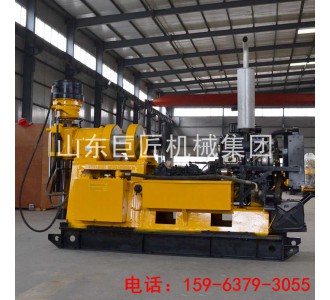

一、XY-3液压岩芯钻机主要特点
1、钻机采用汽车变速箱总成，具有多个转速级数和合理的调速范围；
2、扭矩大，承载力强，可实现远距离操纵变速，操作集中方便；
3、装机功率大，具有2档反转速度，便于处理事故；
4、具有常闭式液压卡盘，操纵方便灵活；
5、可实现立轴和卷扬机的独立操作；
6、立轴通孔直径大，可换用大六方主动钻杆。
二、XY-3液压岩芯钻机技术参数
|
整机参数 |
|
|
钻孔深度 |
600m |
|
钻孔直径 |
300-75mm |
|
开孔直径 |
300mm |
|
终孔直径 |
75mm |
|
钻杆 |
Φ60 |
|
钻孔倾角 |
90°--65° |
|
立轴 |
|
|
立轴正转速度 |
30-1050r/min |
|
立轴反转速度 |
29-137r/min |
|
立轴行程 |
60mm |
|
立轴内孔直径 |
96mm |
|
立轴提升能力 |
6000kg |
|
主卷扬 |
|
|
单绳提升速度 |
0.5-1.9m/s |
|
钢丝绳直径 |
12.5mm |
|
单绳提升能力 |
4000kg |
|
卷筒直径 |
300mm |
|
卷筒容量 |
50m |
|
单绳最大提升能力 |
3000kg |
|
泥浆泵 |
|
|
型号 |
卧式三缸 BW-250 |
|
排量 |
250L/min |
|
工作压力 |
80kgcm² |
|
进水管直径 |
75mm |
|
出水管直径 |
50mm |
|
齿轮泵 |
|
|
双联齿轮油泵 |
CBF-F63/25 |
|
前流量压力 |
63L/min 20Mpa |
|
后流量压力 |
25L/min 20Mpa |
|
钻机动力 |
|
|
柴油机 |
39KW |
|
电机 |
22KW |
|
重量尺寸 |
|
|
钻机重量 |
1800KG |
|
外形尺寸 |
2500×900×1800mm |
山东巨匠机械集团有限公司专业供应XY系列地质勘探钻机/岩芯钻机，主要型号有：XY-100、XY-1、XY-150、XY-1A、XY-180、XY-1B、XY-200、XY-2、XY-3、XYX-3、XYD-3、XYC-3、XY-4、XY-44A、XYX-44A、XYD-44A、XY-8。
山东巨匠机械集团
业务经理：吴辰川
