水库（湖泊）水雨情监测系统适用于水利管理部门远程监测水库（湖泊）的水位、降雨量等实时数据。同时支持远程图像监控，为保障水库的适度蓄水和安全度汛提供了准确、及时的现场信息。水库（湖泊）水雨情监测系统一般由中心站和遥测站（监测站）组成。 遥测站（监测站）主要监测各个水库（湖泊）的实时水位、降雨量、现场图像等数据信息，并上传至中心站。

  中心站通过相应的软件平台，接收并处理由遥测站发出的数据，根据需求向决策者提供至关重要的信息。同时系统可通过WEB、专属移动端、短信等方式快速发布相关水雨情信息。

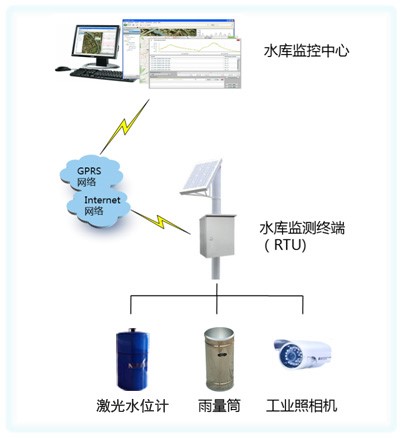

系统组成

水库（湖泊）水雨情监测系统为典型的物联网系统，分为传感层、传输层、平台层、应用层。

①传感层

传感层由水位传感器、雨量传感器、图像采集摄像机组成，主要的功能是实时采集现场的水位、雨量、图像等信息。

②传输层

传输层由专用RTU与电信公网组成，主要的功能是实时读取处理各类传感器的数据，并通过无线的方式发送至系统平台。

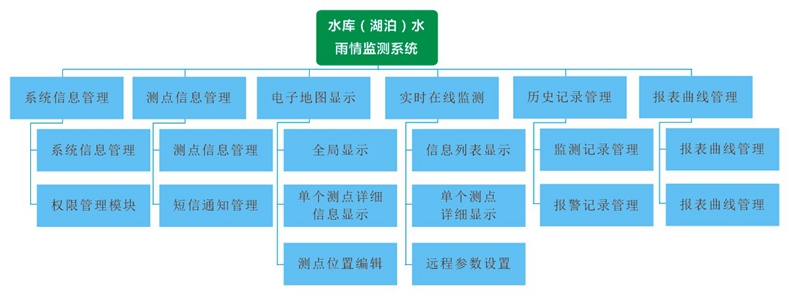

平台架构

平台层的主要功能包括：系统信息管理、测点信息管理、电子地图实时显示、实时在线监测、历史记录管理、报表曲线管理、日志管理等七大部分，功能如下：

●系统信息管理：系统具备授权管理、授予不同的操作员不同的级别与操作管理权限。各部门、各级别管理人员可以通过网络访问管理系统，进行相关信息查询、管理。

●测点信息管理：对测点安装场地信息及测控终端信息、雨水情信息、照相机信息的管理。

●电子地图实时显示：主界面以水库测点分布图为背景，直观显示各测点位置情况、水位、雨量及警戒状态，并以各种不同颜色表示警戒状态。

●实时在线监测：实时进行信息列表显示、单个测点详细显示、远程参数设置等。

●历史记录管理：可按测点、时间段、报警类型等条件对历史记录信息进行查询、Excel表格输出、打印报表曲线管理：以曲线的形式显示水位过程曲线。

●日志管理：记录系统工作日志。

●移动APP:系统提供专属APP，方便水库及信息中心管理人员移动办公，随时随地了解水库（湖泊）水雨情监测情况。

方案特点

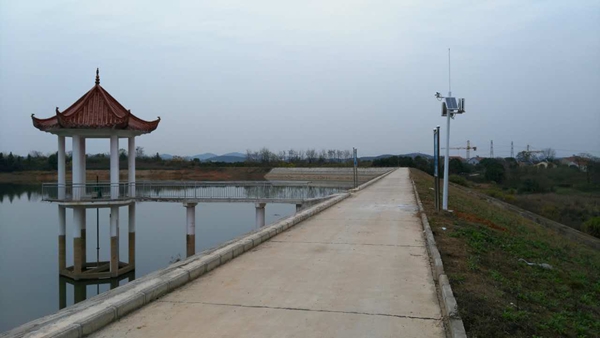

●一体式立杆设计，可实现前端站点的快速调试与部署。

●采用激光水位计进行多种水位监测，测量精度高，抗干扰能力强。

●采用无线传输方式，突破地域限制，适应性强。

●基于自主研发的无线RTU产品，可远程对设备进行调试维护。

●基于B/S架构的系统平台，可快速方便的对系统进行访问。

●专属客户端支持用户随时随地查看当前设备状态。
