环氧沥青漆在涂层中基本处于平行紧密排列，形成层层屏障，对基材起到长期保护作用，具有防锈防腐能力强，性能稳定，遮盖力强，漆膜平整、坚韧、封闭性好，抗渗性能强的特点，具有良好的附着力和耐热、耐水、耐碱、耐化学腐蚀性能 适用于化工、石油设备管道、污水池、罐体等混凝土及金属结构表面防腐蚀用。烟气脱硫装置  优良的耐腐蚀介质的渗透性；受介质、气体、水蒸气的渗入远小于普通玻璃钢。不容易产生介质扩散，可有效地避免底部腐蚀、鼓包、剥离等物理破坏。形成一道道保护屏障,延缓腐蚀介质透过涂层到达基材表面的时间,从而大大延长了基材的使用寿命，环氧沥青漆适用于腐蚀条件较恶劣的钢管、各种钢结构、储罐、容器防腐、环保项目中的烟脱硫、脱硝、除尘设备及烟道的内衬层、也适用于各种混凝土结构的防腐、防渗漏及作为耐、防滑层。一、产品说明

该漆是一种双组分环氧树脂漆，含有煤沥青及防锈颜料。有底漆、面漆两种，

 该涂料在固化剂作用下交联成膜，形成防腐蚀涂层。该漆具有良好的附着力、硬度，耐酸、碱、盐、水等介质。

 二、适用范围

 这种防腐蚀底漆或面漆，可以在高性能涂料配套方案中提供  强的防护作用，适用于输水管道，水闸、输油管道等防水要求高的地方。适合新设备的涂覆和原有结构的维修保养。

 三、主要特点

 具有防锈性、耐化学介质腐蚀性、耐海水性和耐久性。具有良好的附着力和耐油性。

 四、技术指标

项目	指标	试验方法
颜色及外观	黑棕色，漆膜平整光滑	目测
粘度（涂-4杯），s	≥45	GB/T1723-1993
细度，    um	≤40	GB/T1724-1989
干燥时间，h   表干               实干	≤1 ≤12	GB/T1728-1989
固体含量，%	≥50	GB/T1725-1989
附着力，级	1	GB/T1720-1989
柔韧性，mm	≤1	GB/T1731-1993
耐盐水性（浸240h）	漆膜无起泡、无剥落、无锈点	GB/T1763-1989
耐10%H2SO4	常温3个月无变化，色变浅	GB/T1763-1989
耐10%NaOH	常温3个月无变化，色变浅	GB/T1763-1989

 五、施工方法

1、开桶搅拌：打开桶后将涂料彻底搅拌至桶底无沉积物无色差即可涂覆。

 2、表面处理要求：涂装金属表面时，要求喷砂、抛丸除锈达到国标Sa212级，

保持表面干燥、无油污、灰尘等异物，并在8小时内涂装。

 3、配比：甲：乙=8：1（重量比）。

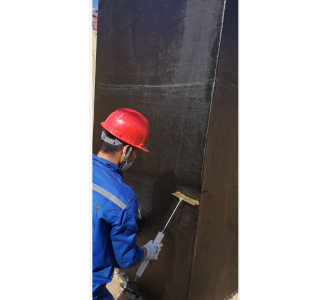

 4、涂装方法：无气喷涂、空气喷涂、刷涂、辊涂均可。

 5、理论涂布率：干膜厚度60~80微米条件下，0.20~0.25公斤/平方米。

 6、稀释剂用量：根据施工情况可适当添加专用稀释剂，用量为5~15%。

 7、一道面漆涂装完工后，须自然固化7天后才能投入使用。如果环境温度

 低于10℃时，应适当延长。
