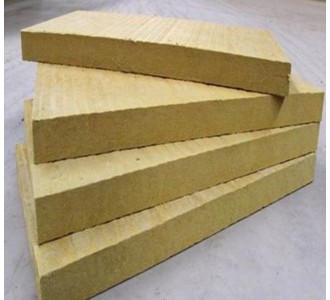

岩棉板是以优质玄武岩和辉绿岩为主要原料融化后，采用先进的四辊离心制棉工序，将玄武棉岩高温溶体甩拉成4～7μm的非连续性纤维，再在岩棉纤维中加入一定量的粘结剂、防尘油、憎水剂，经过沉降、打折、固化、切割等工艺，根据不同用途制成不同密度的系列产品。
应用范围

   建筑行业—建筑外墙保温 隔墙 幕墙 屋顶和围护的绝热保温吸音降噪
石化行业—石油、电力、化工行业设备的绝热保温 吸音降噪
工矿行业—工业窑炉 烘箱 大口径储罐及船舶的保温防火等

岩棉板制品在工业、船舶、建筑、农业等领域都有广泛的应用并且取得相当卓著的效果。噪音、保暖正是目前建筑行业特别是在一二线城市建筑中面临并亟待解决的问题。在层数较多的建筑中，防火安全也是最重要且难以解决的问题。而岩棉板所拥有的特性正好与建筑行业所需材料的要求不谋而合，正因岩棉板具有其它材料所不具有的优势，所以在建筑领域得到了大范围的使用。
岩棉板是以玄武岩及其它天然矿石等为主要原料，经高温熔融成纤维，加入适量粘结剂，固化加工而制成的，广泛应用于船舶、冶金、电力、建筑等行业，具有良好的绝热、隔音、防火效果。施工及安装便利、节能效果显著，具有很高的性能价格比。岩棉板是一种新型的保温、隔燃、吸声材料。
船用和憎水岩棉板在生产时加入了憎水添加剂，具有良好的防潮性能。船用岩棉板用于船舶的保温隔热和防火隔断；憎水岩棉板用于车辆、移动设备、冷库工程、空调管道以及在潮湿环境中的保温防火以及对防潮有一定要求的应用场合。
建筑用岩棉板具有优良的防火、保温和吸音性能。它主要用于建筑墙体、屋顶的保温隔音；建筑隔墙、防火墙、防火门和电梯井的防火和降噪。
岩棉特点：
防火
岩棉原材料采用天然的火山岩石, 是不燃性建筑材料防火材料。
主要防火特性 ：
☉具有zui高防火等级A1级，能有效防止火势蔓延。
☉尺寸非常稳定，在火灾中不会伸长、收缩或变形。
☉耐高温，熔点高于1000℃。
☉在火灾中不产生烟雾或者燃烧液滴/ 碎片。
☉在火灾中不会释放有害环境的物质和气体。
保温隔热
岩棉纤维细长柔韧，渣球含量低。因而导热系数低，具有极佳的保温效果。
吸音降噪
岩棉是理想的隔音材料，大量的细长纤维形成了多孔连接结构,决定了岩棉是一种出色的吸音降噪料。
憎水性
憎水岩棉产品憎水率可达到99.9% ; 吸水率极低，无毛细渗透。
抗潮湿性能
岩棉在相对湿度很大的环境下, 体积吸湿率小于0.2%; 按ASTMC1104 或ASTM1104M 方法测试，质量吸湿率小于0.3%。
无腐蚀性
岩棉化学性质稳，PH 值为7—8，呈中性或弱碱性，对碳钢、不锈钢、铝等金属材料均无腐蚀。
安全、环保
岩棉经检测不含有石棉，CFC、HFC、HCFC等对环境有害的物质。
 技术参数：
检验项目 标准要求 测定值
外观 表面平整,无伤痕、污迹、破损 表面平整，未见伤痕、污迹、破损
尺 寸 长 度 mm 1200+15 -3 1203
宽 度 mm 600 600
厚 度 mm 50+5 -3 51
密 度 kg/m3 ------ 180
渣球含量 %
（粒径大于0.25 mm） ≤10 3.8
燃烧性能 A级 A级
纤维平均直径 μm ≤7.0 4.3
导热系数W/(m ·K) (平均温度25℃) ≤0.040 0.039
憎水率　% ≥98.0 99.9
抗拉强度　Kpa ≥7.5 15.2
压缩强度　Kpa
（10%变形） ≥40 77.6
酸度系数 ≥1.6 2.0
   岩棉板的主体材质是玄武岩棉板，玄武岩、铁矿石、铝矾土等为主要原料，经过高温融熔加工加入适量粘结剂成的人工无机纤维，具有质量轻、导热系数小、吸热、不燃的特点。
 岩棉特点
1、外观质量：表面平整，不得有妨碍实用的伤痕、污迹破损。
2、燃烧性能：A级不燃
3、耐温性：800度。
4、吸湿性：>200%
5、容量：≤150
6、氧指数：0
7、导热系数：0.04~0.055（w/mk）
