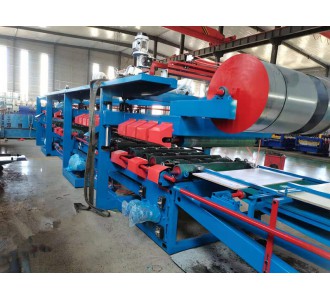

1、组成部分：放料架、复合主机、切割部分、拖料架

2、外形尺寸：45000mm*4000mm*2800mm

3、电机功率32KW

4、生产线速度：3-5m/min

5、机器重量：12T

6、电控系统：PLC，触摸屏，变频器，编码器。

7、压制厚度：0.3-0.8mm（50-250mm）

8、机器优点：板面平整无擦伤，粘接牢固。

9、电源：AC380V/50-60HX

10、放料架：有支架和放料卷芯组成，承重5-7吨

11、压瓦机：950搭接，13排轴，9米长

12、复合主机：方管：80*160胶轴：￠15019根

13、切割部分：气动行走，电机5.5KW，行走杠φ50

14、刷胶杆加粗，轴承加大。

15、生产线速度为3-5m/s连续无级可调，变频调速，数字显示。

16、采用精度适宜低速计量泵送胶，变频调速控制，数字仿真量显示。出胶量再0.1kg每分钟内连续无级可调，采用滴胶上胶方式。

17、升降架再40-320mm范围内可调。

18、上切割刀相对下切割刀再200mm范围内可调，有标尺指示。

19、生产线主要工艺流程：

进料→防卷→封板成型→调整→压槽→滴胶→加热→卷边→插口→成型→开槽→长度

设定→剪断（钢板）→成品输出

20、生产装机容量：32千瓦

21、生产能力：0-280㎡/h，若人工的技术成熟度可达400㎡/h。
