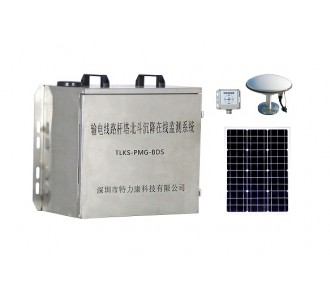

 输电线路铁塔姿态监测
1概述

铁塔倾斜、沉降是由于架设下方的地基不稳,或者水土流失造成的。比如在黄河两边的黄土高坡地区,植被稀疏,在大雨天雨水不断冲刷下,泥土流失,久而久之地基下沉;又比如一些不法工程商盗挖泥土、石块,或将建筑残渣随意堆放在铁塔周围,这都会造成铁塔下方地基不平衡,最后引发铁塔倾斜甚至倾倒。我司为此研发了输电线路铁塔姿态监测装置。

2工作原理

输电线路铁塔姿态监测装置采用太阳能板和蓄电池的方式为设备进行供电,首先保证了在阴雨天气下的正常工作。其次依靠在设备上搭载的倾角传感器来对铁塔的水平精度和垂直精度进行测量,并及时将数据输出给分析软件,数据中心可以对数据进行解算分析,对结果进行评估,如果数据异常,有发生沉降的可能,也便于相关人员及时对铁塔进行维护。

3功能特点

北斗接收机及其配套设备,要求包括从数据采集、集中传输

解算处理、显示和记录及将监控数据传输到监控中心并显

;

实现将监控数据传输到监控中心并显示;

监测系统无人值守,有人照看、自动运行,年运行可靠率

99%以上,系统可满足行,年运行可靠率99%以上,系统可

满足测系统设备可依靠备用电源连续工作7天以上; (根据项

目需要,可以增加系统的连续工上; (根据项目需要,可以增

加系统的连续工作时间)

北斗硬件具有良好的物理性能和工作性能,适合长时间连续

工作,北斗接收机天线为大地测量型天线;

本系统可采用光纤通讯,数据传输到控制中心准实时处理;

准实时显示和分析形变量,可间断性评估的健康状况;

数据实时输出给分析软件;

控制中心软件自动解算,反应时间可为几分钟到几小时,并

实时进行网平差,自动评估监测结果,而且各参数完全由用

户根据不同监测需求自行设置;

设定日常信道报警系统,Web发布以及可通过短消息或

-MAIL方式报警,无论您在何时何地都可以掌握电力塔形

变体的动态;

通过实时监测电力塔形变点的空间位移,确定电力塔形变区

的变形状况、几何线形等;

提供高质量的双频北斗测量数据,实时获得毫米级精度的位

置数据,静态精度为水平:小于土2mm+0.5ppm,垂直:小于±

4mm+0.5ppm;电力塔风载震动中实

监测精度:小于±10mm,

垂直:小于±20mm;

自动生成报表,形成报表的周期用户可自行设计,比如一周、

一天等,一些必要的输出信息用户也可以自动添加或删除,

同时根据需要可自动生成各点的周变化曲线、月变化曲线

等。

4技术参数

供电系统:太阳能板材质:进口A片

输出电压:18V DC

封装方式:玻璃层压板

聚合物锂铁电池电压:DC 12V

接收机:精度指标:水平精度:±2.5 mm+0.5ppm;

垂直精度:±5 mm+0.5ppm;

信号跟踪:冷启动时间<50s;温启动时 间<308

热启动时间<15s;信号重捕获<1s

RTK初始化时间:<10s

初始化可靠性:典型>99.9%

电气参数:功耗<7.5W;电压: 7~28V DC

重量:1.3kg

物理尺寸:237mm x 53mm x 134mm

撞击和振动:抗2m跌落

指示:5个LED指示灯

数据输出:RTCM3.2 MSM4

接口方式:RJ45, RS232

GNSS天线接口:1/2/4个

天线尺寸 147x61.8mm

接头形式:TNC阴头

物理性能工作温度: -45° C~+85° C

湿度:95%不冷凝

美国NGS认证 :是

使用环境 :工作温度 -40~ +70℃

5安装事项

本产品采用太阳能供电,为了使太阳能供电效率达到最优,建议安装时太阳能板朝南方。

6后语

我司研发的输电线路铁塔姿态监测”出现以前,电力部门工作人员需要以传统方式对铁塔的倾斜程度,沉降概率进行现场勘察,效率低而且数据不够精确。而这款设备设计精巧,且安装方便,数据测量准确,像在甘肃电力部门就曾采购过一批该设备,工作人员可以对多个杆塔的倾斜程度数据进行管理,极大的提高了工作效率。

产品别称:北斗高精度位移形变在线监测装置、输电线路铁塔姿态监测、杆塔北斗倾斜沉降监测装置

联系人:王先生1/3/6/8/2/3/5/0/0/2/9 产品型号:TLKS-PMG-BDS
