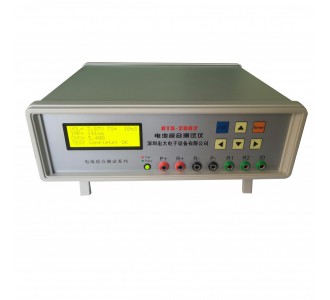

BTS-2002电池综合测试仪18650聚合物数码电池综合检测仪
功能概述
BTS-2002电池综合测试仪所具有的基本功能包括：
1．电池静态参数快速检测。
1.1 电池电压检测（对于已经处于保护状态的锂电池，可自动唤醒）
1.2 电池内阻检测
1.3 电池可充电性能检测
1.4 电池可放电性能检测
1.5 电池过电流大小检测（仅针对锂电池）
1.6 电池短路保护功能检测（仅针对锂电池）
1.7 电池内部识别电阻1（或热敏电阻）检测
1.8 电池内部识别电阻2（或热敏电阻）检测
1.9 以上可检测数值大小的部分，可分别设定上限和下限加以快速筛选。
1.10 对于通讯码片的电池可进行通讯码测试（目前仅针对DS2502兼容码片）
2．电池容量检测。
针对所选择的电池类型和电池串联个数以及电池容量，自动选择合适的电压
和电流，进行一次完整的充电和放电测试，在放电过程中，计算电池的真实容
量，给电池的性能判别提供有力的参考依据。
3．可单独选择的电池充电功能。
选择此项功能，本测试仪可以作为一个多功能的智能充电器使用，针对各种类型的各种组合方式可充电电池组充电(BTS-2004型号可对4节串联的锂
电池，12串的镍氢电池，6串的免维护电池进行快速充电），方便了电池使用和测试的方便，在充电的同时，实时显示充电时间，以及己经充入的电
量（以mAH为单位显示）。
4．可单独选择的电池放电功能。
选择此项功能，本测试仪可以单独对一个电池作放电，同时控制放电截止电压，
避免了通常采用电子负载或者电阻放电带来的容易过放电的弊端，非常方便的
适合工厂对电池产品的测试，操作也很方便，只需要选择电池类型，电压和容
量就可以启动智能放电程序，对电池进行放电操作。
5．数控电流电压源功能。
选择此项功能，本仪器可作为一台精密数控直流电源使用，输出20V (BTS-2004)或l0V (BTS-2002)，输出2A的直流电源，可以直接设定
输出电压和限制电流，可以很方便的用在电池充电、测试，以及给其他设备供电的功能，扩大的仪器的适用范围。
6．数控电子负载功能。
选择此项功能，本仪器可作为一台精密电子负载使用，可以设定工作在恒流、恒压、恒电阻、以及恒功率模式下运行，在恒压之外的运行模式下，还可以设定截止电压(cut off),以方便电池的放电测量，可以让负载电压低于设定截止电压的时候，自动切断工作电流，避免电池的深度放电对电池的损害。除此之外，也可以将本仪器用于其他需要电子负载的场合，如充电器测试，开关电源的老化测试等等。
7．电压和内阻表功能
选择此项功能，本仪器可以作为一个普通3位半数字电压表和数字毫欧表使
用，可以连续的指示输入电压和电池的内阻，以及附加的两个ID电阻值，可
以直接代替专用内阻表使用，用于快速的电池筛选和检测。
8．仪器校准功能
选择此项功能，可以在不开外壳的情况下，对仪器作校准处理，以随时保持较
高的测量精度，可以校准的项目包括：电压测量、内阻测量、充电电流测量、
放电电流测量等等，此项功能选择需要输入校准密码，避免无关人员的误操作。
仪器特性指标
仪器适用环境：
1）温度： 0-40℃
2) 使用高度： 海拔2Km内使用
3）相对湿度： 40-80%湿度
测量范围：
1）电池电压测量范围：0-lOV(BTS-2002)或0-20V）分辨率l0mV
2）电流测量范围：0-12A 分辨率lOmA
3）内阻测量范围：0-999mΩ 分辨率1mΩ
4）识别电阻测量范围：0.1-999.9KΩ 分辨率O.1KΩ
5）容量测量范围：0-10000mAH 分辨率1mAH
测试速度：
1) 静态测试（测试所有功能）：1.l-2秒
2）容量测试（1C电流充放电）：3-4小时
测量精度：
1) 电压测量精度：10V士0.5%（校准后）
2）电流测量精度：2A士2% 10A15%
3）内阻测量精度：150m Q 12%
4）识别电阻测量精度：l OK S2士1%
5）电池容量测量精度：l0AH士2%a
内部数控电压源指标：
1）输出电压：lOV（BTS-2002）
2) 输出电流：2A
3) 纹波电压：<20mV
4）负载调整率：<10%
5）响应时间：1S
内部数控电子负载指标：
1）电压：20V
2) 电流：2A（连续）10A（10秒）
3）功率：40W（连续）80W（10秒）
电源电压：220V士10% 50Hz
保修条例：
1．本公司所出售仪器非人为损坏条件下，免费保修壹年。
2．保修需凭保修卡（合格证）以及原始销售凭证。
