LBB型用于10kV线路，主要由交流真空接触器、全密封高压并联电容器、高压控制器、无线电流互感器(或户外柱上式电流互感器)、电压互感器、避雷器、联接母线等组成。电流信号的测量采用户外柱上式电流互感器或无线电流互感器，电压互感器V型接于真空开关之前，用来测量母线的电压，通过电压、电流计算无功功率。用无线发送和接收电流信号或户外电流CT至高压无功控制器作为电流采样。
自动投切原理：测量电源侧母线电压和电流，计算网络的无功功率Q1，根据无功功率与电容器设定门限相比较进行自动投切，当Q1大于投入门限Qt时，经过设定延时，装置投入运行；当Q1大于切除门限Qq时，（电容器投入过补偿的容量，此时功率因数应为负值）经过设定延时后，装置退出运行。
根据母线的实际运行参数，适当改变Qt、Qq的设定值，以取得更佳经济效益，且保证装置不发生投切震荡。
装置电容器内安装放电电阻。
2、使用条件
海拔高度：≤1500m
环境温度类别：-40/A，-25/B 45℃（户内）60℃（户外）
相对湿度：40℃（或45℃）时，20%～90%
安装场所应无有害气体及蒸汽，且无导电性尘埃。
安装场地应无剧烈震动和冲击。
3、主要参数
额定电压10kV和6kV两种。
柱上式无功补偿装置额定容量（kvar）：100、200、300、360、450、600、900、1200。
控制柜中工作电压：～220V±20％。
控制方式：电压、无功功率、时段。
测量精度：电压误差≤0.5％，电流误差≤1％，无功、有功误差≤1％，功率因数±2％。
具有过流、过压、欠压、缺相保护功能，补偿装置从电网断开后，经内部放电部件自动将残余电压降低到50V以下。

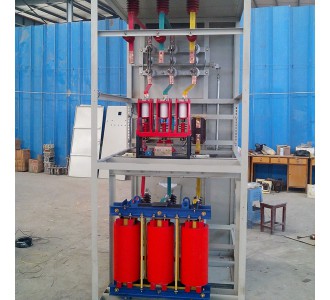

装置采用立式箱式结构，柜体可以用钢板或不锈钢板，它可以安装在高于三米两根立式水泥杆的安装架上，防护等级IP3L3。
