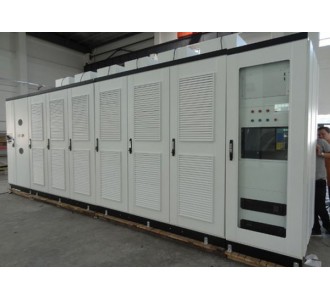

SVG高压动态补偿柜的性能特点
SVG以高可靠性、易操作、高性能为设计目标，满足用户对提高配电电网的功率因数的迫切需要。STATCOM采用新型IGBT功率器件，全数字化微机控制，具有以下特点：
1、安装、设定、调试简便；
2、实时跟踪负荷变化，动态补偿无功功率，提高系统功率因数；
3、采用光纤触发技术，实现一次系统与二次系统的电气隔离，解决干扰问题，做到了高可靠性和控制性；
4、主电路采用IGBT组成的H桥功率单元级联作逆变主电路的结构形式，输出由阶梯正弦PWM波形叠加而成，波形正弦度好；
5、功率电路模块化设计，维护简单，互换性好；
6、动态响应时间快；
7、实时跟踪电网电流的变化，对电网无功功率实现动态无级补偿；
8、投切时无暂态冲击，无合闸涌流，无电弧重燃，无需放电即可再投；
9、保护功能 ，具有过压、欠压、过流、过热等保护，运行可靠性高；
10、维护量小，运行成本低；
11、控制器实现全数字化，人机界面友好显示，并且具有联网通讯功能；
12、控制器具有高可靠性，而且操作简单，与系统连接时，不需要考虑交流系统相序，补偿装置保护措施 ；
13、装置电路参数精心设计，发热量小，设备结构紧凑，占地面积小；
14、控制电源采用AC220V经过UPS后单独给装置供电方式，控制电源掉电，可保持正常运行；
15、改善电压质量，稳定系统电压，抑制电压闪变；
16、可并联安装， 易扩展容量。
技术参数
额定容量：0 ~±6000Kvar
额定电压：6KV~10KV~35 KV
系统频率：50Hz
响应时间：≤10ms
损耗：≤3%
输出电流THD：≤3%
无功调节方式：容感性连续可调
防护等级：IP20级或根据用户需求定制
应用领域
本公司研制的SVG广泛应用于石油化工、冶金、电力、煤炭、电气化铁路、风电厂以及其他具有或者靠近冲击性负荷和大容量电动机的工业领域，可以在节能降耗，提高电网安全性和稳定性，提高电网功率因数，改善电能质量，发挥着重要作用。
三、 产品应用现场案例
1、±2000Kvar/6KV无功补偿装置在安徽 省淮南市谢家集煤矿稳定运行。
2、±2000Kvar/10KV动态无功补偿在四川省水电投资经营集团永安电力股份有限公司所属塔山、观桥两个变电所成功应用。
上述单位安装了本公司无功补偿装置后，不仅使电网功率因数由原来0.85以下提高到0.95以上，并且解决了现有电容器补偿装置“过补”的问题，有效降低线路损耗，改善电网质量，为用户节约电费支出，具有非常显著的社会效益和经济效益。
