产品描述

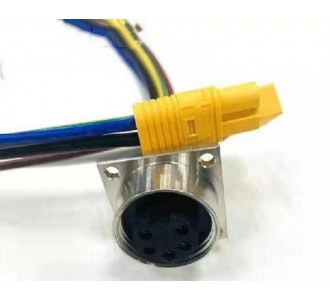

7/8-16UNF电源连接器，工业耦合器，7/8英寸面板式（板端）连接器，7/8-16UNF电源连接器，工业耦合器，是指安装在机器设备或部件壳体上固定使用的7/8"螺纹接口连接器，与线端（插头）连接器对插使用，我司产品有3芯、4芯、5芯可选。
7/8"板端连接器（插座）有电子线焊接型与PCB板插针型两种，我司可提供板端电子线出厂前焊接与树脂封装服务。
性别:公头针/孔位数:04位
防呆（误插）键位:A-型防呆位
芯线连接方式:铆压型
PIN针/端子镀层厚度:镀金3μ"
2D drawing (.pdf) 213 KB
7/8英寸Mini-Change、4Pin、公头、板端后锁型
耦合螺丝/螺母:铜镀镍
绝缘电阻:≥100 MΩ
密封方式:环氧树脂
导体电阻:≤5mΩ
屏蔽:非屏蔽型
芯线连接方式:铆压型
防护等级:IP67
● 防火阻燃等级 UL94-V0
● 3芯、4芯、5芯
● 板端安装方式：前锁式，后锁式
● PIN针/端子有：焊接型，PCB板插针
● 额定电压300V、额定电流13A
● 带防振松设计
产品应用
- 商业与工业LED照明控制盒
- 电机马达
- 工业加热器
- 工业制冷设备
- 限位开关
- 线性位置传感器
- 压式称重传感器
- 接近传感器
- 水泵、电磁阀
- 太阳能电池板转向控制 7/8大电流连接器
- DeviceNet, NEMA 2000
● 螺丝螺母：黄铜C3604镀镍120μ"CNC车件，或铝合金CNC车件阳极氧化；
● 端子: 铜镀镍底120μ"再镀金3μ"，实心车件，48小时盐雾测试；
● 适用温度: 动态 -25 ~ 80℃, 静态 -40 ~ 105℃；
● 防护等级: IP67，对插锁紧状态；
● RoHS符合性材料。
