价格:面议
品牌:正大阀门
起订:10个
供应:9999个
发货:3天内

发送询价

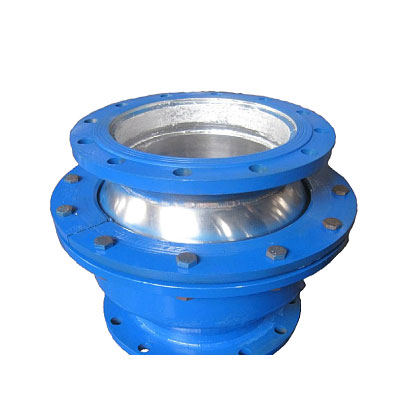

球型旋转补偿器(又称球形接头)，主要依靠球体的角位移来吸收或补偿管道一个或多个方向上横向位移，该补偿器应成对使用，单台使用没有补偿能力，但它可作管道万向接头使用。

该产品主要利用橡胶的独特性能：高弹性、高气密性、耐介质性和耐候性及耐辐射性等。它采用高强度、冷热稳定性强的聚酯帘布斜交与之复核后经高压、高温模压交联而成。内部致密度高，能承受较高压力，弹性变形效果优异。产品结构设计断面弧高、曲线长、具有较大的多向唯一功能。特别适用于地质条件复杂、沉降幅度大和管道运行中冷热变化频繁导致管道损坏的场所。利用橡胶的弹性滑动转移和变形机械力的传热散逸功能有效地消除泵、阀及管道自身的位移物理破坏。因橡胶属不良传导材料，所以它又是一种良好的降低震动和噪声传递的理想环保产品。该产品设计内壁光滑，经实际测试，对介质的流速，流量无任何影响，并且永不生锈，基本可以免除有效运动期内的维修。

应用范围：

球型补偿器是解决管道热胀冷缩的一种设备，可广泛应用于冶金、石油、化工、电力、轻工、纺织、建筑和国防建设等行业中，具体用途如下：

1、用于热力管道中，补偿热膨胀，其补偿能力为“冂”补偿器的5-10倍。

2、用于火箭发射台、飞机排气设施上，补偿冲击膨胀。

3、用于冶金设备(如高炉、转炉、电炉、加热炉等)的汽化冷却系统中和煤灰输送管道系统作万向接头用。

4、用于建筑物的各种管道中，防止因地基产生不均匀下沉、或地震等意外原因对管道产生破坏。

布置形式：

球补有多种布置形式，使用起来比较灵活，但通常设计中主要应用的还是两种布置形式：一是水平或垂直Z形管道上布置两个球补;二是水平L形管道上布置三个球补。 (如下图所示)

我公司生产的球型接头具有以下特点：

(1)防泄漏

实际运行中发现，球形接头的主要泄漏点是球补与管道联接的法兰处，所以球补与管道的联接最好采用焊接，尽量少用法兰联接。球形接头尽可能靠近弯头布置即尽可能加长球心距。

(2) 防脱架

球型接头距离长，固定支架受力大，固定支架一定要牢固可靠。管道滑托一定要足够长(安装时，向位移相反方向偏移)且留有一定的余量，以防管道超温运行。 否则，将造成长距离管道滑托脱架等问题。

(3) 在空间允许的情况下，为保证安全运行,最好采用无冷定位安装球补。

(4) 球补两侧长距离直管段上，隔一定距离设置导向支架，活动支架要采用滚动支架或滑托下垫聚四氟乙烯板，以减小管道摩擦力。

(5) 管道敷设多管并行或大管背小管布置时，一定要在集中布置球补的地方留有足够的活动空间，以免球补相互影响，保证球补正常自由动作。

(6) 球补垂直布置时，靠近球补的第一个活动支架一定要设置弹簧支(吊)架。

(7) 水平L形管道布置三个球补架空敷设时，一定要在每个球补下设置平台，以便安装球补小车，从而保证球补的自由运动。并且，在靠近管道弯头下面要设置一个横担足够长的滑动支架，以保证管道热位移时，管道滑托不至于落架。
